Postal Elétrico - Dia dos Namorados

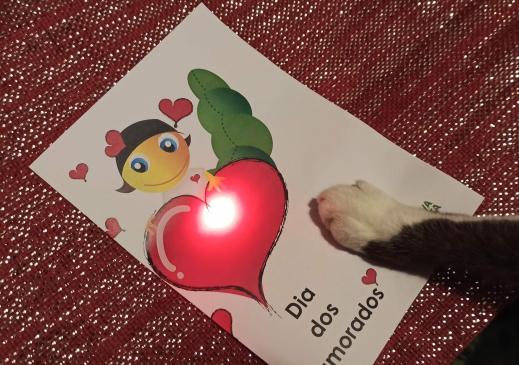

Postal e o Gato

Vamos celebrar o dia dos namorados e construir um postal interativo!

A energia elétrica está presente no nosso dia-a-dia. É ela que faz funcionar muitos aparelhos que utilizamos nas nossas casas e até os telemóveis!

Para fazer funcionar os aparelhos, a energia elétrica tem que se deslocar num circuito!

Temos que escolher bem os materiais que usamos para fazer o circuito, pois a energia elétrica desloca-se apenas através de alguns materiais (materiais condutores).

Os metais são bons condutores, pelo que são utilizados na nossa rede elétrica e nos nossos aparelhos elétricos.

Aos materiais que se opõem à passagem da energia elétrica, chamamos isolantes (ou isoladores).

Exemplo: o fio do carregador do telemóvel é constituído por condutores de cobre revestidos por um material isolante.

De que materiais precisamos?

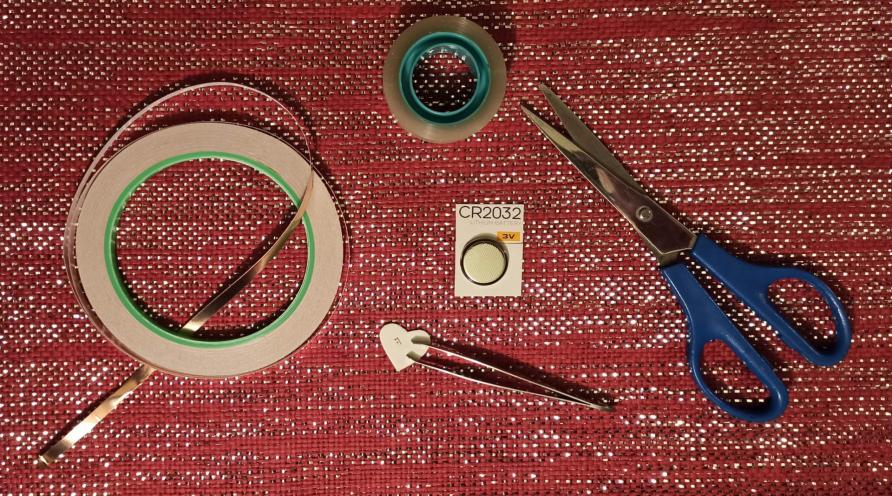

Materiais
  1. 1 folha de papel - preparámos um modelo para facilitar a construção do circuito. Para usar o modelo, imprimir as duas páginas (em papel A4, frente e verso) Clica aqui para descarregar

  2. Fita de Cobre Adesiva (o material condutor)

  3. Fita-cola transparente

  4. Tesoura (para cortar a fita-cola e a fita de cobre adesiva)

  5. 1 Pilha de relógio CR2032 (a fonte de energia elétrica. Esta pilha tem muito baixa tensão elétrica e por isso não é perigosa para nós!)

  6. 1 LED (do inglês light-emitting diode, é um díodo que emite luz quando percorrido por uma corrente elétrica. É o componente eletrónico que vai emitir luz.) NOTA: Ao montar o circuito, ter em conta que os LED só permitem a passagem de corrente elétrica num sentido.

  7. Pinça (para manipular o LED)

Nota: A fita de cobre adesiva, a pilha de relógio e o LED podem ser encomendados online:
https://www.castroelectronica.pt
https://mauser.pt

Procedimento

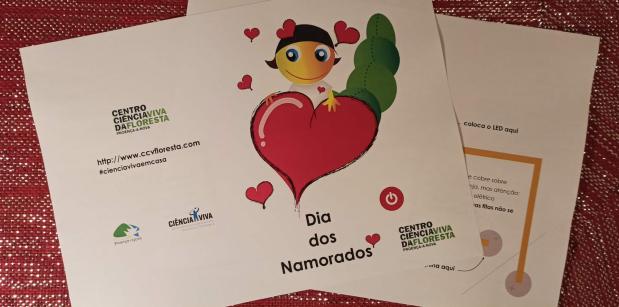

Imprime o modelo

1.

Imprimir o modelo (em papel A4, frente e verso). Clica aqui para descarregar.

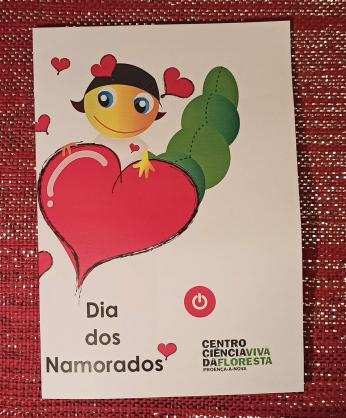

Dobra a Folha

2.

Dobrar a folha ao meio.

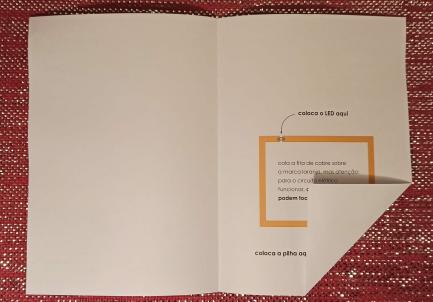

Dobra o Canto

3.

No interior da folha, dobrar o canto. Usar a linha preta como referência para fazer o vinco.

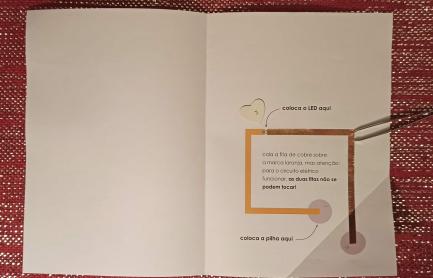

Cola a Fita de Cobre

4.

Colar a fita de cobre sobre as linhas previamente marcadas. Começar junto ao ponto onde posteriormente se vai colocar o LED.

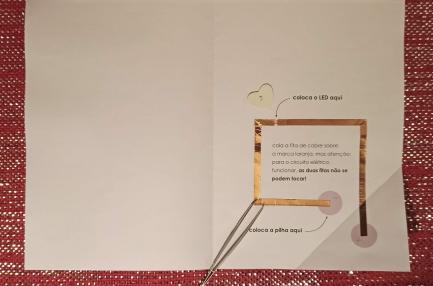

Dobra o Canto sem Cortares e Fita

5.

Dobrar o canto como indica a figura. Importante: não cortar a fita para fazer o canto. A fita deve manter-se inteira para facilitar a passagem da corrente elétrica. Clicar na sequinte hiperligação e ver no vídeo como fazer:

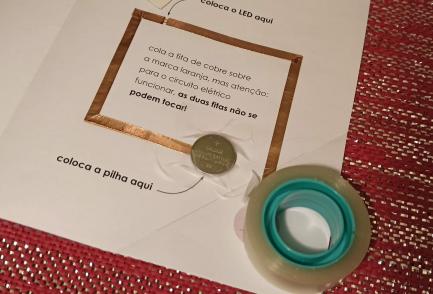

Instala e Fixa a Pilha

6.

Colocar a pilha (o polo negativo (-) para baixo e o polo positivo (+) para cima). Fixar a pilha com fita cola. Atenção: a fita-cola é isolante, pelo que deve deixar espaço para permitir o contacto com a fita de cobre.

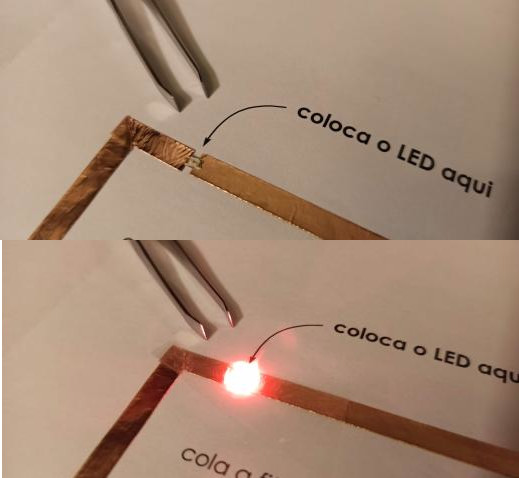

Instala o LED

7.

Localizar os contactos metálicos no LED (devem existir dois, um positivo e outro negativo).

Os contactos metálicos no LED têm que ficar em contacto com a fita, um do lado positivo e outro do lado negativo.

Nem sempre é fácil identificar a polaridade nos LED, por isso recomendamos a realização de um teste: colocar o LED com a ajuda da pinça, pressionar ligeiramente para facilitar o contacto e ao mesmo tempo pressionar a aba do papel por cima da pilha para fechar o circuito. Se o LED não acender, inverter a sua posição e tentar de novo!


Fecha o Postal

8.

Fixar o LED com a fita-cola e fechar o postal!

Ao pressionar o botão vermelho fecha o circuito e a luz do LED acende!


Sabia que...

O nosso corpo é condutor de energia elétrica. É por isso que a energia elétrica pode ser tão perigosa para nós!

Desafio:

Numa folha em branco, desenhe o seu próprio circuito.
Envie uma foto do postal para info@ccvfloresta.com.

Até já!

Mais circuitos em papel:

https://www.makerspaces.com/make-a-light-up-valentines-card/

Atividades que os Centros Ciência Viva prepararam para fazer em casa:

https://www.cienciaviva.pt/ciencia-viva-em-casa/
